FURGON CELLULAIRE

 Bonjour à tous mes amis, après cette petite pause, motivée par les fêtes de Noël et du Nouvel An, je souhaite que vous passiez un bon moment.

Aujourd'hui, je vais présenter quelques progrès supplémentaires dans la construction du chariot de transport de la prison, la conclusion des roues arrière, avec les ressorts de suspension et le système de freinage, j'ai également commencé la construction de la structure de support du fourgon, cette structure est faite en bois de hêtre, pour être rigide et adapté à ce travail, toute cette base est réalisée avec des encoches sur les traverses comme vous pouvez le voir, plus quelques photos de tout ce travail, je vous souhaite à tous une bonne continuation de la nouvelle année 2021.


montage de l'essieu arrière, les différentes étapes de son exécution.

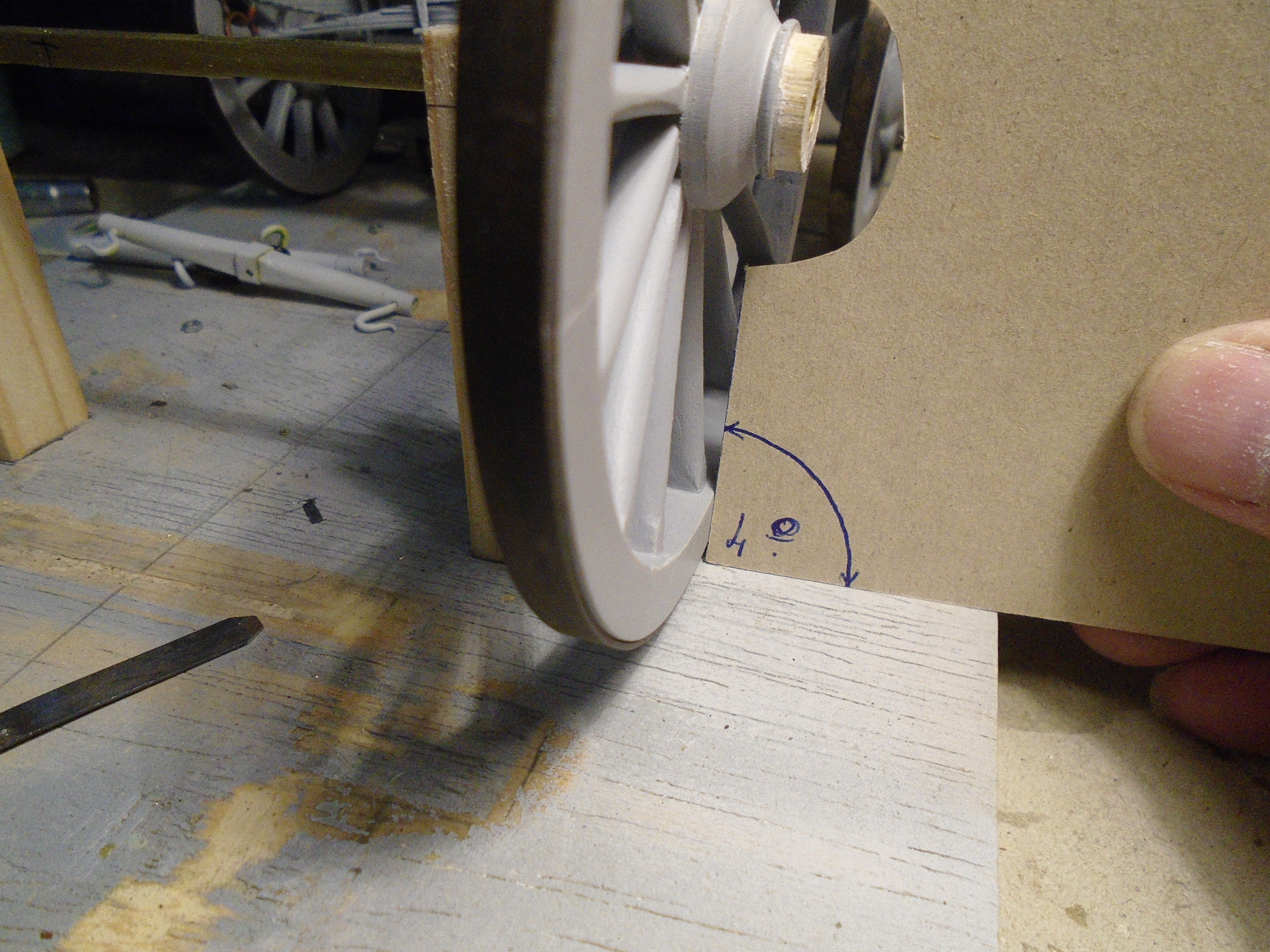

L'angle de carrossage est de 4 degrés

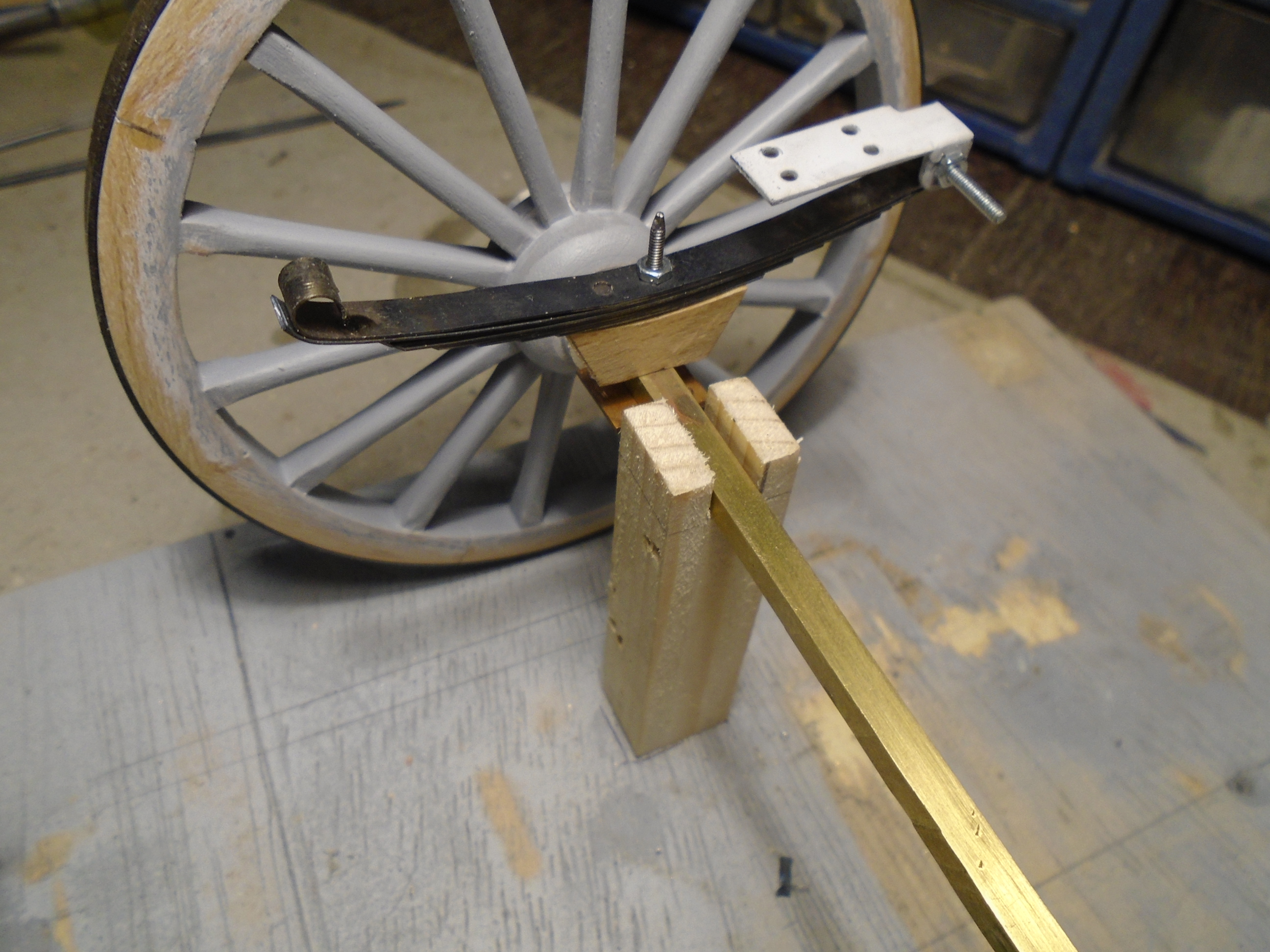

Construction des 4 supports des ressorts de suspension.

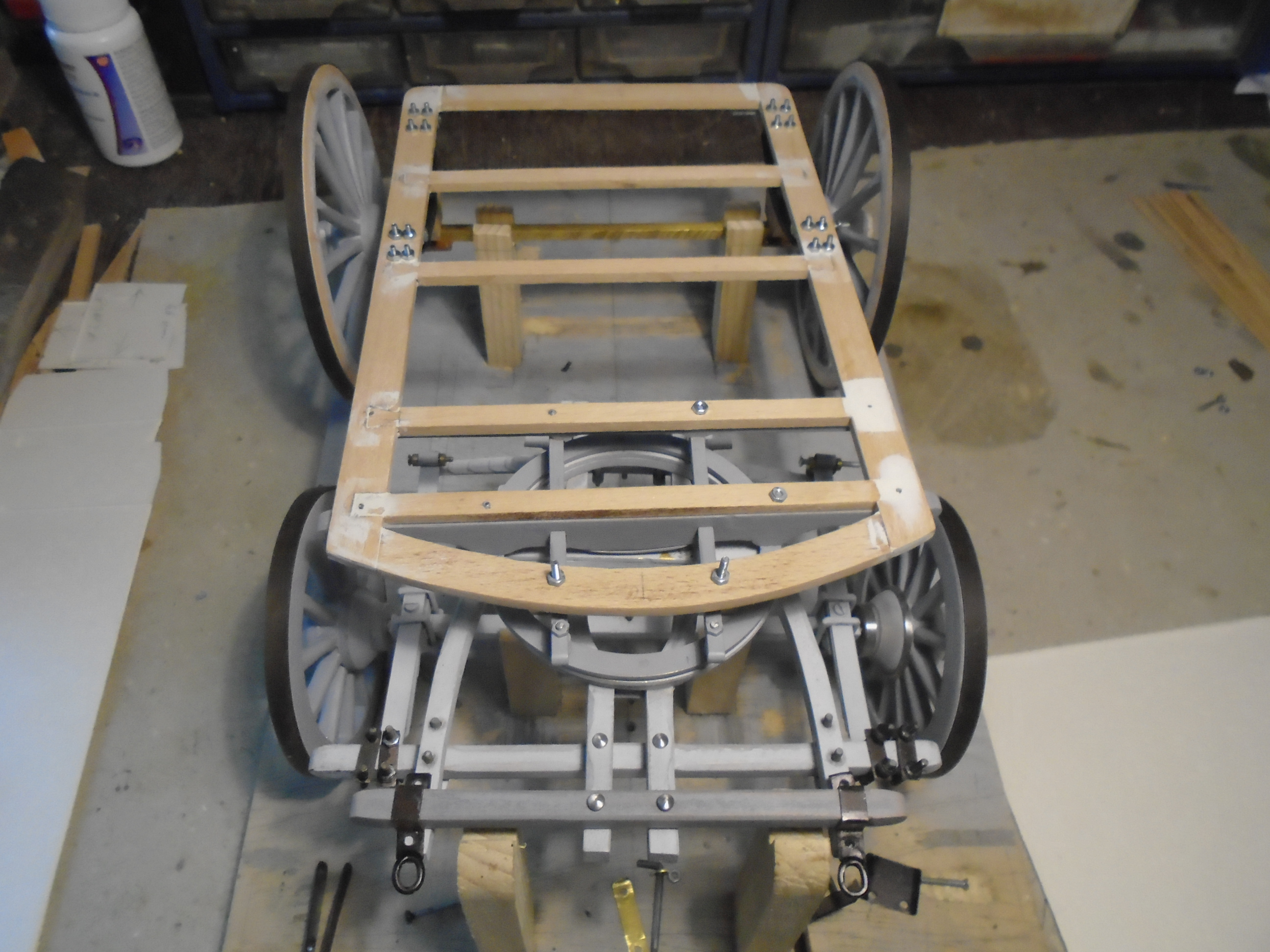

Construction de la structure de support du chariot, en bois de hêtre de 5 mm d'épaisseur, les traverses sont en retrait pour une plus grande résistance de l'ensemble de la structure.


Montage de l'ensemble des roues et ressorts de la suspension.

Détail de l'ensemble de la suspension, de la plaque de serrage sur l'essieu, de la cale de poutre à ressort et du support de ressort pour la carrouseria

Comment la structure de support de la boîte de chariot est faite.
Testez et répétez l'ensemble.

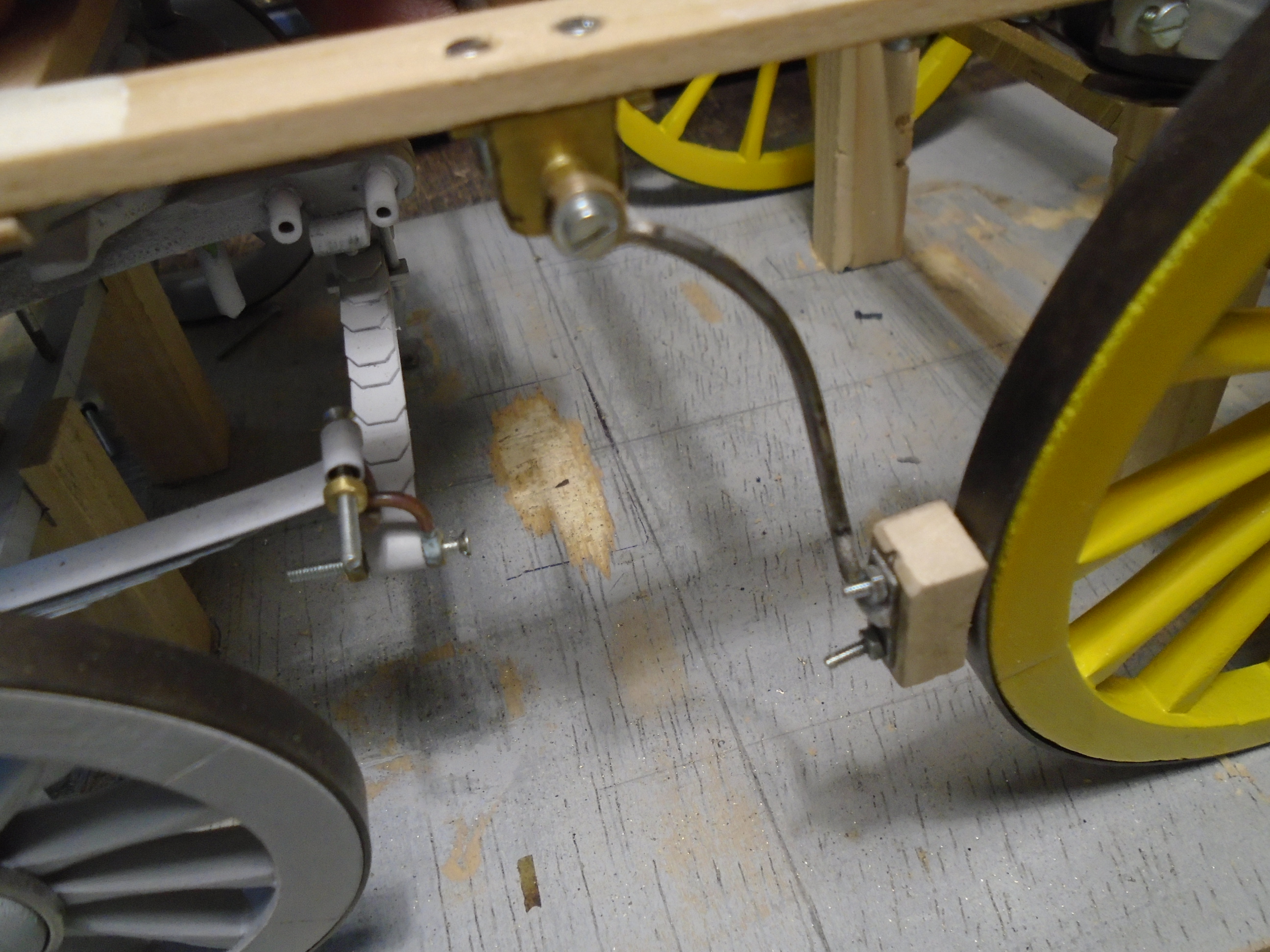

construction du système de freinage, des cales et des barres de contrôle avec essieu.comme vous pouvez le voir les roues arrière et les culbuteurs ont déjà une première couche de peinture jaune pour tester la couleur.



Début des travaux suivants, construction du plan géométrique de la boîte, l'ensemble du dessin est réalisé à l'échelle 1/10. Prochain.
